　　海洋天文厅位于天津市滨海新区的国家海洋博物馆中，由上海安鲁展览展示有限公司负责设计施工一体化实施，2019年完工。整个博物馆15个展厅，一期开了八个厅，其中天文厅最具特色，获得了众多游客的好评，在抖音、新浪微博等等媒体中凡是发参观体验的，必含有对天文厅的好评。如此好评的天文厅内都有些什么呢？接下来以技术的角度来看看都有些什么吧！

从观众入口进入到博物馆大厅后，会处于二楼的位置，游客从右侧下至一楼，会先看到一条15米长的仿古船，它身后的三楼就是海洋天文厅。

【六分仪水晶灯】

挂在展厅入口上空中的是航海六分仪水晶灯，此处位于楼梯口，层高15米，没法搭建脚手架、也没有云梯，只能由工人从钢架缝中爬到顶棚里，操作空间非常狭小，穿下来2根钢丝悬吊在空中。

水晶灯约12000个点，通过3D建模做成点阵立体图，再由手工一个个串起来。最终水晶灯构成的图案是“航海六分仪”，古代用来测量天体与海平线之间的夹角，通过夹角再查得太阳直射点的纬度，就能确定观测者所在的纬度。这对航海有着重大意义，自18世纪面世以来重要的定位和导航工具，六分仪体现了海洋和天文的紧密联系，海洋和天文的关系由此带入。

（工艺难度：★★★★，施工难度：★★★★★）

【沉浸式CAVE半碗幕】

进展展厅第一个展项是10米宽的半碗型CAVE沉浸式影院，影片讲述的是天文导航发展史。

影片分辨率接近5K，通过字幕可看出清晰度非常好。

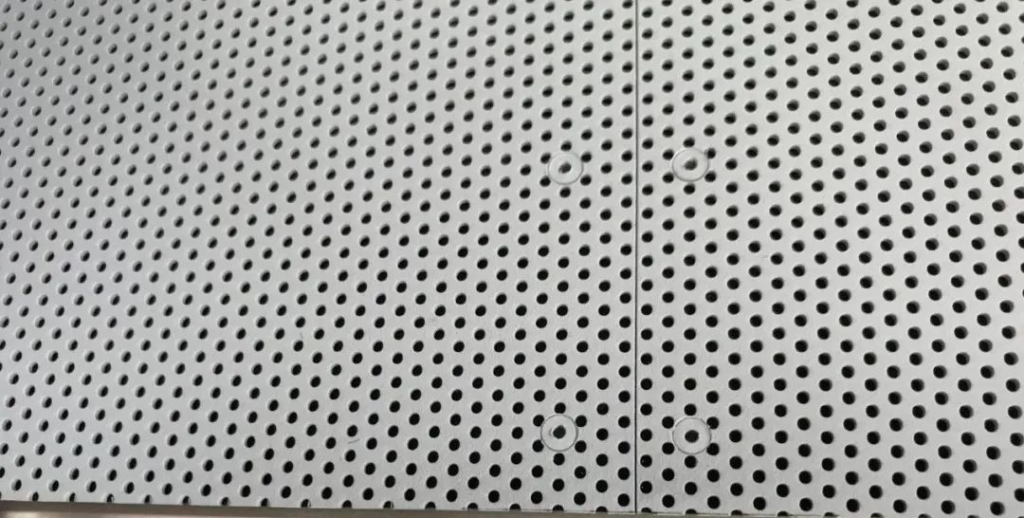

展项由7台7200流明的激光投影机拼接而成，墙面3台地面4台。画面亮度、色彩满足非封闭式亮环境要求。由于镜头上加了特殊遮光处理，使得拼接缝无亮带。向地面投影的4台投影机巧妙的隐藏在吊顶中，开口处把镜头漏出来，光路切口处偏大，使用梯字型吸音板固定，紧贴至投影机身，顺便把顶上漏出的钢架、管线全部遮住，最终还完美的不影响遥控器控制。由于投影机安装方式较为稳定，也就不容易发生晃动导致拼接重影产生模糊问题。

顶上集成了2台BOSE吸顶音响。碗幕材料分为2部分，墙面延伸至地面切角处，是白色石膏板刷银幕漆。地面采用可擦洗PVC白色地胶垫，由于弧形切角厚度控制的精准，以至于很难察觉地面和墙面的分界线在哪里，不仅颜色接近，拼接也堪称完美，对此处油漆工点赞。

影片的制作难度也较高，因为分辨率接近5k，需要耗费非常多的时间在服务器集群上渲染和后期校色输出。影片制作步骤：

1、要先渲成半球型图片；

2、再切除不用的地方；

3、最后由融合系统软件把曲面影片映射到每台投影画面里。

（工艺难度：★★★★★，施工难度：★★★★★）

【精品航海船模】

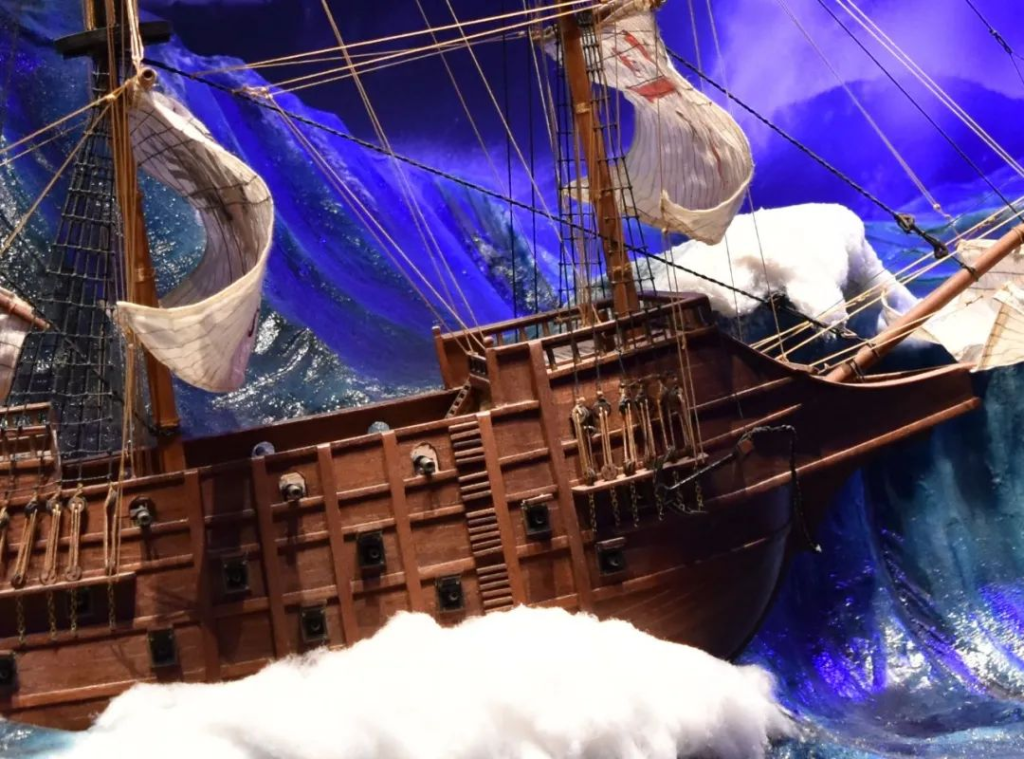

碗幕左手边的玻璃展柜内部，是一艘船在波涛汹涌的海浪中前行，依靠观看星辰辨别修正航向。超精细的船模由中国顶尖的船模手工艺大师级专家制作。

本作品的亮点在于精致，工艺上使用大型泡沫手工雕刻成巨浪，浪花使用白色棉花固化成型，工艺和材料巧妙的搭配，后期上色也很用心，使得作品较为出彩。（工艺难度：★★★★★）

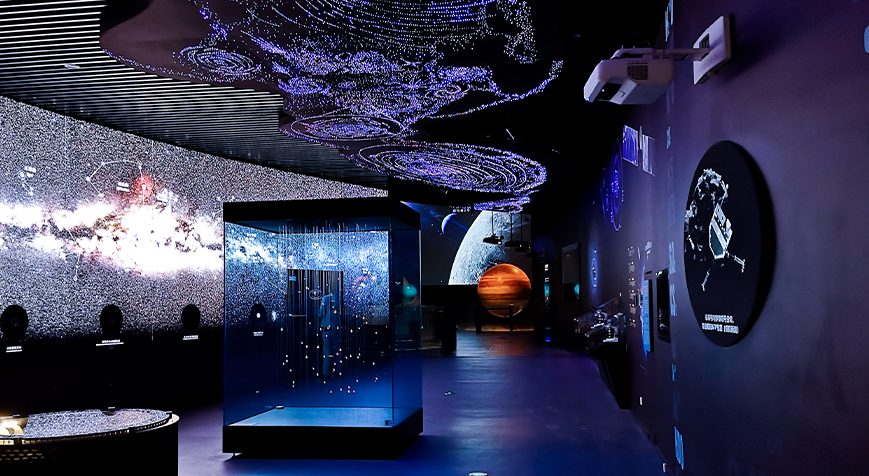

【东西方星空对比】

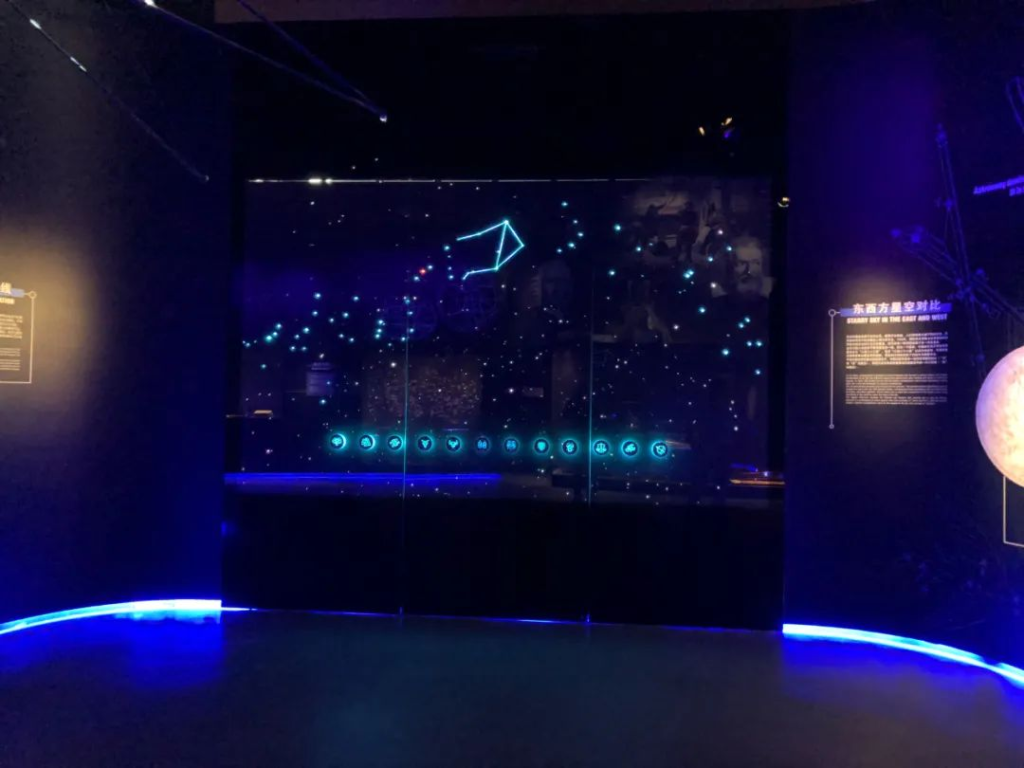

东西方星空对比展项游客通过触摸星座按钮触发Unity3D互动程序，展示东方星座和西方星座的不同之处。可惜照片拍不出来质感，现场看非常漂亮。

呈现在观众面前的黑色烤漆镜面玻璃，玻璃后面是P2 LED屏，屏幕关闭状态时显得像镜子。玻璃正面镶嵌了12个星座按钮，为了有发光效果，在背景LED屏里，通过软件做12个有呼吸效果的蓝色动图，犹如12盏呼吸灯在间歇交替显示。外加按钮是镂空雕刻的，背光把星座线条映衬的非常漂亮。

按键采用进口的触控感应开发板，反应灵敏，一触即达。金属按钮位于玻璃中下方一字排开，距离玻璃边缘有些距离，说到这里就涉及非常棘手的技术问题了：

1、按钮需要有金属导线连接至触控板上才能响应触摸，如何在玻璃正面把导线连接到触控板上？

2、玻璃背后还有满铺的屏幕，如何把金属导线隐藏起来？

（图中不太协调的标签，临时调试使用，最终都会撕掉）

专家们想到了非常巧妙的办法，玻璃未钢化前，在按钮后面对应的玻璃上预留12个小圆孔，把线走到玻璃后面去，用胶布+热熔胶绷紧拉直，金属导线仅有0.6mm直径。在Unity3D软件里把程序下方尽可能做成深黑色素材，最终呈现的效果非常完美，导线完全可以忽略，一点也看不出来。金属按钮制作工艺：亚克力白片+金属激光雕刻+UV打印。

（工艺难度：★★★★★，施工难度：★★★★★）

【大熊星座】

大熊座展项可以看成是一件雕塑艺术品，因为太抽象，非专业人士很难看出来像星座。展品由金属杆件和12颗灯珠拼接而成，悬吊在桁架上。

这里涉及一个技术问题，大熊座支架在无限循环的顺时针旋转，支架上还有灯，怎么实现的呢？采用“导电环”，作用是可以把固定区和旋转区分开，还能把电传到另一边去。

【球幕影院】

为了让球幕影院呈现最好的效果，重金打造，所有软件、硬件均采用最高规格，顶级装备。首先是幕，选用了美国SPITZ的金属幕，幕直径8米，精细接缝（不是搭接）。

软件采用法国RSA数字天文系统，功能强大、素材丰富，即有PC端，也有IPad端，手持IPad方便直接在现场演示教学各种节目。
投影机选用暗场表现极好的2台4K索尼激光投影机，不做任何遮光处理，暗场里完全看不出来任何亮带拼缝，配合鱼眼镜头两端对打。

音响使用15寸5.1声道系统，安装在金属幕板后面，声音穿透幕直达观众，可以很好的模拟声音是从天上传来的，观众完全发现不了音箱在哪。

（工艺难度：★★★★★，施工难度：★★★★★）

【3米直径月球】

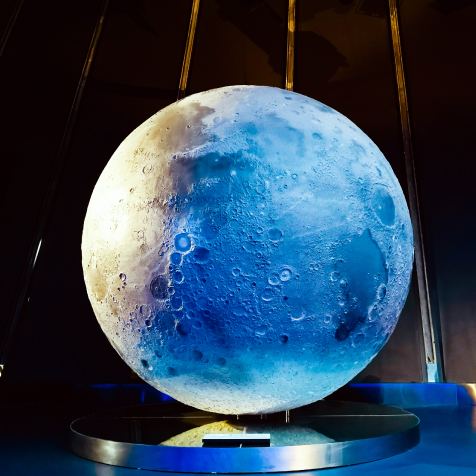

此月球截止2019年完工时，可堪称国内、室内、直径最大、整球的，月球模型，表面精雕细琢，在光影、冷暖对比下，展现出迷人的模型美。下图展示施工前后对比。（工艺难度：★★★★★）

【精品模型】

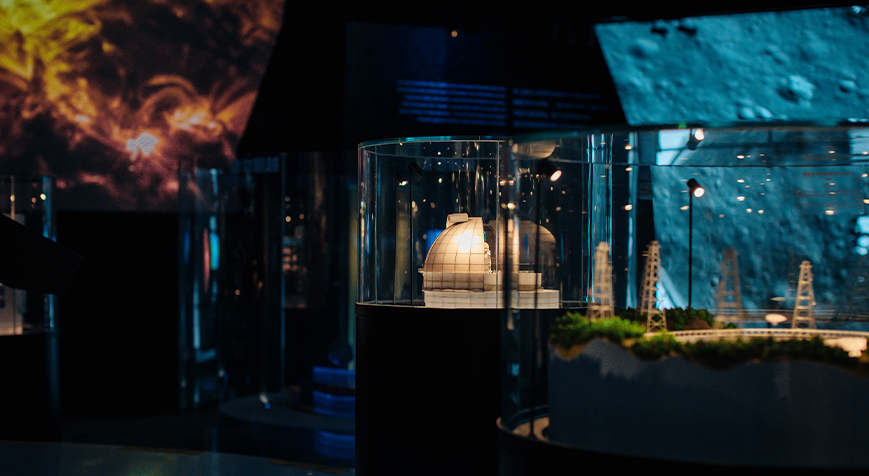

圆形的玻璃展柜内摆放的是天文台精品模型，在此处把“精”字用到了极致，最小最细的结构件在1mm以下，粘接时需要用牙签或更细的针来施工。缺少参照物，看照片不见得能感受出来！（工艺难度：★★★★★）

【八大星球】

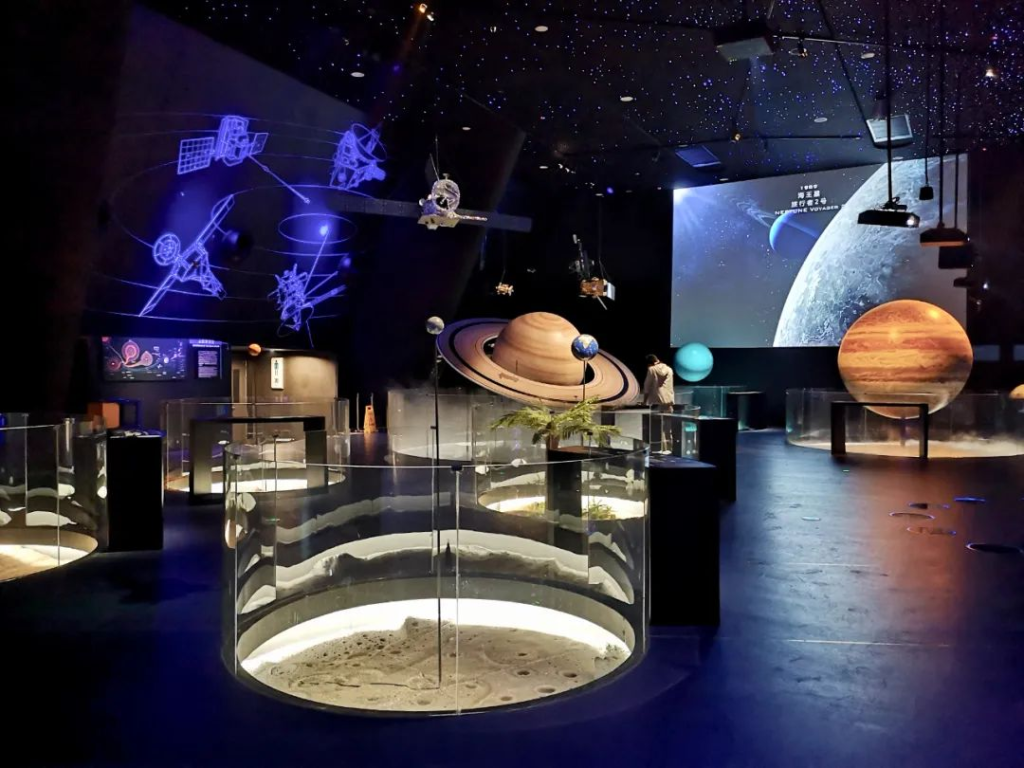

八个星球区配了八个池子，分为四固态行星:水星、金星、地球、火星。四个气态行星：木星、土星、天王星，海王星。
地面用2cm宽的铜条做了8条行星轨迹线，非常细心的朋友才有可能发现。
其中四个气态星球池子内做了防水处理，加水后用作水雾机造雾使用，仿佛每个星球漂浮在气态的云层之上。另外四星固态星球，池内做了不同地表的场景与之生态环境搭配；星球上空悬挂了曾经到访或卫星模型；

观看到此展区时不管是灯光效果、艺术氛围，都达到了高潮，观众无不赞叹、拍照、留影。

（工艺难度：★★★，视觉效果：★★★★★）
